一、光学定位导航系统技术概述
光学定位导航系统（Optical Tracking Navigation System）是基于光学测量原理，通过红外或可见光相机捕捉空间标记点的三维坐标，实时计算目标物体6自由度位姿信息的精密测量设备。该系统在医疗机器人领域充当"视觉感知单元"，为手术导航、器械追踪、机器人定位提供亚毫米级空间定位数据。
在手术导航应用中，光学定位系统解决了传统手工操作中对人体解剖结构空间定位不准确的问题。通过将术前影像数据与术中实时位姿信息融合，系统能够实现器械路径规划、穿刺轨迹引导、病灶三维定位等功能，有效提升手术精度与安全性。目前该技术已广泛应用于神经外科、骨科、泌尿外科等需要高精度定位的医疗场景，并在全国三甲医院及985高校科研机构中形成成熟应用案例。
以北京清华长庚医院的应用实践为例，光学定位技术在超声引导经皮肾镜碎石术中实现了影像融合穿刺与3D碎石导航，该项目荣获2024年全国数字健康创新应用大赛医学人工智能主题赛二等奖，验证了该技术在复杂手术场景中的实用价值。
二、光学定位技术工作原理
2.1 传统定位方法的局限性
传统手术导航依赖术者经验判断与二维影像资料进行空间定位,存在以下技术瓶颈：
- 术前影像与术中实际解剖结构存在形变偏差,无法实时校准
- 依靠手工测量标记深度与角度,误差范围通常在3-5毫米
- 缺乏动态追踪能力,无法应对术中器械或患者位置变化
2.2 光学定位技术创新机制
光学定位系统通过以下技术路径实现高精度实时追踪：
空间坐标获取：在待追踪物体（如手术器械、患者解剖标记点）上固定反光标记球或主动发光标记,系统通过双目或多目红外相机以60-120Hz的采样频率捕捉标记点的二维图像坐标。
位姿解算：基于立体视觉原理,通过三角测量法计算每个标记点的三维空间坐标(X、Y、Z),并根据标记点的刚性几何关系解算出目标物体的6自由度位姿参数（3个平移自由度+3个旋转自由度）。
坐标系配准：通过术前影像标记点与术中实际标记点的配准算法,建立影像坐标系与物理空间坐标系的映射关系,实现虚拟影像与真实解剖结构的精确叠加显示。
动态追踪闭环：系统持续采集标记点位置变化,实时更新器械或患者的空间位姿数据,并通过导航软件将位置信息可视化呈现在手术界面上,形成"测量-计算-显示-反馈"的闭环控制。
该技术方案相比传统方法,将定位精度提升至0.1-0.3毫米级别,动态延迟降低至10-20毫秒,满足微创手术对实时性与精度的双重要求。
三、光学定位系统技术架构
3.1 系统设计理念
光学定位系统采用模块化设计思路,由光学测量单元、标记工具、数据处理单元、导航软件四大核心模块组成。系统通过标准化通信接口与医疗机器人、影像设备、手术规划系统集成,形成完整的术中导航解决方案。
3.2 系统核心组件
光学追踪相机：采用工业级红外或可见光CMOS传感器,配备高通光镜头与窄带滤光片,有效滤除手术室环境光干扰。PST系列与Atracsys系列产品提供多种工作距离与视场角配置,适配不同手术空间需求。
反光/主动标记工具：包括被动反光球（直径6-12毫米）与主动红外LED标记器。标记工具需经过生物相容性认证,支持高温高压灭菌处理。标记点几何排列需满足空间唯一性识别要求。
数据处理单元：内置实时图像处理芯片与位姿解算算法,完成标记点提取、坐标计算、滤波优化、数据输出全流程。处理延迟控制在15毫秒以内,支持USB 3.0或千兆以太网数据传输。
导航软件平台：提供影像数据导入、配准标定、路径规划、实时显示等功能模块。支持DICOM标准影像格式,兼容CT、MRI、超声等多模态影像数据。
校准与质控工具：包括精密校准板、精度验证模体、系统自检程序。定期校准确保系统测量精度符合IEC 60601医疗设备标准要求。
四、光学定位技术性能特点
4.1 技术参数与性能指标
- 高精度测量能力：空间定位精度可达0.15-0.30毫米（取决于工作距离与标记点配置），角度测量精度优于0.1度，满足神经外科、脊柱外科等高精度手术需求，确保器械定位误差控制在安全阈值内。
- 实时动态追踪：数据采样频率60-120Hz，系统延迟小于20毫秒，能够追踪快速运动的手术器械或患者呼吸运动引起的位移变化，实现术中实时导航反馈。
- 大工作空间覆盖：根据型号不同，工作距离范围覆盖500毫米至3000毫米，视场角可达45-60度，适配从微创穿刺到大范围骨科手术的多样化空间需求。
- 多目标同步追踪：系统可同时追踪2-8个标记工具，支持患者参考架、手术器械、机器人末端执行器的并行定位，满足复杂手术场景的多工具协同操作要求。
- 环境适应性：采用红外窄带滤光技术，有效抑制手术室无影灯、电凝设备电磁干扰及环境光噪声，在复杂手术环境中保持稳定测量性能。
- 标准化接口兼容：系统遵循ISO 5725精度标准与IEC 60601医疗电气设备标准，提供SDK开发包与标准通信协议，便于与第三方医疗机器人系统、影像处理平台集成对接。
4.2 产品系列差异化配置

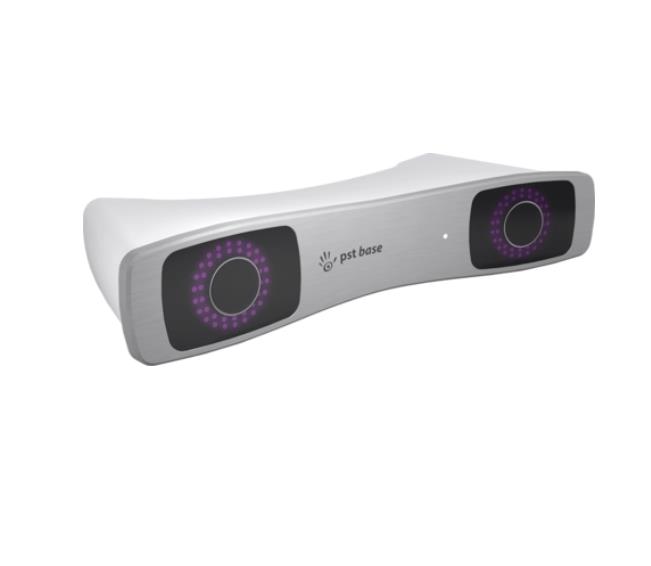

PST系列产品线：提供5个型号配置，覆盖从紧凑型桌面应用到大范围手术室部署的全场景需求。该系列产品采用被动标记追踪方式，具备高性价比特点，适用于科研院所与医疗机构的手术导航系统研发与临床验证。
Atracsys系列产品线：提供4个型号配置，定位于高稳定性与高精度应用场景。该系列产品支持主动与被动混合标记追踪，配备自动曝光调节与标记点自动识别功能，简化系统部署流程，适配商业化医疗机器人产品的批量应用需求。
五、技术创新价值与应用优势
5.1 行业痛点解决方案
医疗机器人及手术导航系统研发单位在技术开发过程中长期面临以下挑战：
- 高精度光学定位设备依赖进口品牌，采购周期长且成本高
- 定位系统与机器人控制系统集成缺乏标准化接口，开发周期长
- 临床验证阶段缺乏完整的技术支持与配套硬件方案
位姿科技通过代理国际品牌光学定位设备，并提供本地化技术服务与定制化硬件配套（如自动支撑系统ASS-2405），形成"光学定位设备+稳定性保障+技术支持"的一站式解决方案，有效降低研发单位的技术门槛与时间成本。
5.2 配套硬件协同增效
自动支撑系统（ASS-2405）技术协同：该设备为医疗机器人台车提供自动化稳定支撑，解决台车在移动后因地面不平或外力导致的位姿偏移问题。通过与光学定位系统联用，确保机器人基座坐标系保持稳定，避免因台车微小位移导致的导航坐标系漂移，提升手术操作全流程的位姿精度一致性。该产品已获得欧盟RoHS认证与北京市产品质量监督检验研究院检验报告（No. 020-WDC23186），并在行业内实现规模化应用。
5.3 应用场景拓展能力
光学定位技术不仅应用于传统手术导航场景，还在以下领域展现应用潜力：
- 医学教育仿真：结合3D影像重建与虚拟现实技术，构建解剖结构虚拟操作训练系统
- 康复机器人评估：追踪患者肢体运动轨迹，量化评估康复训练效果
- 医疗器械质量检测：用于手术器械几何精度检验与装配误差测量
六、适用范围与应用场景
6.1 技术适配领域
光学定位导航系统适用于以下医疗应用场景：
神经外科：颅脑肿瘤切除、脑血管畸形介入、深部脑刺激电极植入等需要精确定位避开重要神经血管的手术。
骨科：脊柱椎弓根螺钉置入、骨盆骨折复位固定、关节置换假体安装等需要精确角度与深度控制的操作。
泌尿外科：经皮肾镜碎石术、前列腺穿刺活检、肾肿瘤射频消融等需要影像引导穿刺定位的微创手术。
介入放射科：肺结节穿刺活检、肝脏肿瘤消融、骨肿瘤活检等需要CT或超声引导下精确进针的操作。
6.2 使用条件界定
系统应用需满足以下技术条件：
- 手术室或实验室环境照度可控，避免强光直射相机镜头
- 待追踪物体需固定刚性标记工具，标记点数量不少于3个
- 术前需完成影像数据采集与导航系统配准标定流程
- 操作人员需经过系统培训，掌握标记工具安装与校准操作规范
6.3 目标用户群体
- 医疗机构：三甲医院手术科室，用于临床手术导航系统部署与应用
- 科研院所：985高校、医学院研究团队，用于手术导航算法研究与临床试验
- 医疗器械企业：手术机器人研发企业，用于产品开发阶段的定位功能验证与系统集成
- 医学培训机构：医学教育平台，用于解剖教学与手术技能虚拟仿真训练
七、技术标准与规范依据
光学定位导航系统的设计、生产与应用需符合以下标准规范要求：
《医疗器械软件注册技术审查指导原则》（国家药品监督管理局2015年第50号通告）：规定导航软件的功能验证、风险控制、网络安全要求。
《医用电气设备 第1部分：基本安全和基本性能的通用要求》（GB 9706.1-2020/IEC 60601-1:2012）：规定医疗设备电气安全、机械安全、辐射防护要求。
《外科植入物用材料 金属材料 第1部分：锻造不锈钢》（GB/T 4234.1-2015）：适用于标记工具金属部件的材料选用与生物相容性验证。
《医疗器械生物学评价》系列标准（GB/T 16886）：规定与人体接触的标记工具需完成细胞毒性、致敏性、刺激性等生物学评价。
《测量不确定度表示指南》（JJF 1059.1-2012）：规定系统精度标定与测量不确定度评定方法。
欧盟RoHS指令（2011/65/EU）：限制电子电气设备中有害物质使用，位姿科技代理的自动支撑系统ASS-2405已获得该认证。
八、系统实施部署流程
8.1 前期准备阶段
需求分析：根据目标手术类型、定位精度要求、工作空间范围，选择适配的光学定位系统型号。需明确追踪目标数量、数据输出接口类型、与现有设备的集成方式。
环境评估：检测手术室或实验室的照明条件、电磁干扰水平、设备安装空间。确保相机安装位置能够覆盖手术操作区域，避免遮挡与反光干扉。
人员培训：组织技术人员与临床医生参加系统操作培训，掌握设备校准、标记工具安装、导航软件操作、故障排查等技能。完成理论学习与模拟操作考核。
8.2 系统安装调试
硬件安装：按照设备安装手册，将光学追踪相机固定在手术床或移动支架上，调整相机角度与工作距离。连接数据线与电源线，确保通信接口稳定连接。
系统校准：使用精密校准板完成相机内参与外参标定，测量相机坐标系与世界坐标系的转换关系。通过标准测量模体验证系统精度，确保测量误差在技术指标范围内。
软件配置：安装导航软件平台，导入术前影像数据，设置手术规划参数。完成患者坐标系配准，建立影像空间与物理空间的映射关系。
集成测试：如需与医疗机器人或其他设备联用，完成通信协议对接与数据同步测试。验证位姿数据传输延迟与精度损失是否满足应用要求。
8.3 术中应用流程
标记工具安装：在手术开始前，将反光标记球或主动标记器固定在患者解剖标志点与手术器械上。确保标记点空间几何关系符合系统识别要求，避免共线或共面配置。
配准验证：使用标记点或解剖标志完成患者术中配准，系统自动计算术前影像与术中实际解剖结构的配准误差。误差超过2毫米时需重新配准。
实时导航：手术过程中，系统持续追踪器械与患者标记工具的空间位姿，在导航界面叠加显示器械实时位置、规划路径、安全边界。术者根据导航提示调整器械进针角度与深度。
数据记录：系统自动记录手术全流程的位姿数据、配准误差、导航轨迹信息，用于术后评估与质量控制分析。
8.4 维护与质量控制
日常维护：每次使用前检查相机镜头清洁度，清除灰尘与污渍。检查标记工具完整性，发现反光层脱落或LED损坏需及时更换。
定期校准：每季度使用校准板完成系统精度验证，确保测量误差未超出允许范围。每年由供应商或授权服务机构进行全方面技术检测与校准。
故障处理：当系统出现标记点识别失败、位姿数据跳变、通信中断等异常时，按照故障排查手册检查相机连接、标记工具状态、软件配置。无法解决时联系技术支持团队远程诊断或现场服务。
九、关键操作规范与控制要点
9.1 标记工具使用规范
标记点配置原则：单个刚体工具至少配置3个非共线标记点，推荐使用4-5个标记点形成空间立体几何结构。标记点间距应大于30毫米，避免因标记点过近导致识别模糊。
灭菌处理要求：与患者接触的标记工具需采用高温高压蒸汽灭菌（121℃、20分钟）或低温等离子体灭菌。灭菌后检查反光层或LED功能完整性，确保灭菌过程未损伤标记性能。
安装固定方法：标记工具需牢固固定在待追踪物体上，避免术中松动或脱落。患者参考架通常固定在骨性标志（如颅骨、髂骨）或侵入式固定钉上，确保与患者相对位置不变。
9.2 配准操作控制要点
配准方式选择：根据手术类型选择点配准、表面配准或解剖标志配准。点配准适用于颅脑手术，表面配准适用于软组织手术，解剖标志配准适用于骨科手术。
配准点数量与分布：点配准至少采集4个配准点，推荐6-8个点均匀分布在手术区域周围。配准点应避开易变形区域（如软组织、脂肪层），优先选择骨性标志。
配准误差评估：配准完成后系统自动计算目标配准误差（TRE）。神经外科手术TRE应小于2毫米，骨科手术TRE应小于3毫米。误差超标需重新采集配准点或检查标记工具稳定性。
9.3 术中监控与安全保障
位姿数据实时监控：术中持续观察导航界面的位姿数据刷新频率与轨迹连续性。出现数据跳变或刷新中断时，立即停止操作并检查标记工具可见性。
遮挡预防措施：手术人员与设备应避免遮挡相机与标记工具之间的视线。术中调整手术床或设备位置时，需确认标记工具仍在相机视场范围内。
患者移动补偿：对于需要术中调整体位或呼吸运动影响较大的手术，需采用动态参考架持续追踪患者位置变化，实时更新配准关系。
应急预案准备：系统故障或导航数据异常时，术者应具备切换至传统手术方式的能力。关键手术步骤前需完成导航系统功能自检与备份方案准备。
十、服务支持与合作生态
10.1 本地化技术服务
位姿科技在北京、上海、广州、深圳设立办事处，提供光学定位系统的安装调试、操作培训、技术咨询、售后维护等全流程服务。技术团队由8年行业经验的医学仿真工程师与临床应用专家组成，能够快速响应客户技术需求与现场问题处理。
10.2 国际品牌合作资源
公司与荷兰、德国、瑞士、丹麦、加拿大、美国等国的光学定位设备制造商建立战略合作关系，代理PST系列与Atracsys系列共9个型号的光学定位产品，覆盖从高性价比科研应用到高性能商业化部署的全市场需求。
10.3 应用案例与学术合作
公司参与北京清华长庚医院"光学定位技术在超声引导经皮肾镜碎石术中融合影像穿刺及3D碎石导航的探索应用"项目，该项目荣获2024年全国数字健康创新应用大赛医学人工智能主题赛二等奖。与全国三甲医院、985高校、科研院所建立长期合作关系，参与手术导航系统临床验证与技术攻关。
总结：光学定位导航系统作为医疗机器人与手术导航的核心技术单元，通过高精度实时位姿测量能力，有效提升了复杂手术的操作精度与安全性。在选型过程中，需综合考虑手术应用场景、精度要求、工作空间、集成接口等技术参数，并重视配套硬件稳定性保障与本地化技术服务能力。位姿科技通过国际品牌代理与自研配套设备相结合的方式，为医疗机构、科研院所、医疗器械企业提供完整的光学定位解决方案与技术支持服务。
